简易井口装置-套管头
作者: 发布于:2021/4/8 10:20:46 点击量:



简易井口装置-套管头产品参数:

KY50-4.0-Ⅱ简易采油井口装置-套管头技术质量参数(参见附图)

a.公称压力:4MPa;主体法兰部分:13.8MPa;

b.公称通径:50mm;

c.适用介质:水、油等;

d.材料级别:AA;

e.规范级别:PSL1;

f.性能级别:PR1;

g.温度级别:PU.

h.双管流程

套管头是安装在表层套管柱上端,用来悬挂表层套管以外的各层套管和密封套管环形空间的井口装置部件。常见套管头种类有:单层套管头、双层套管头、三层套管头。

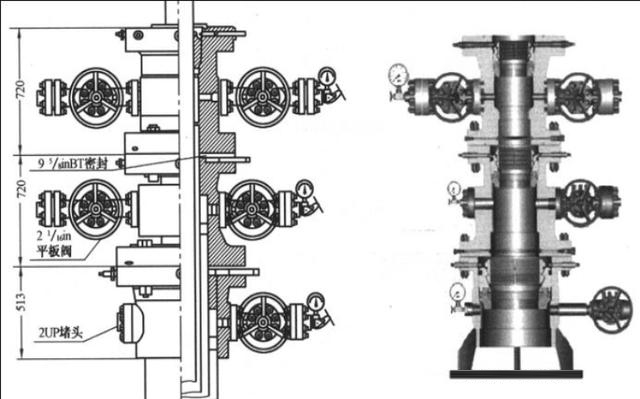

1、单层套管头

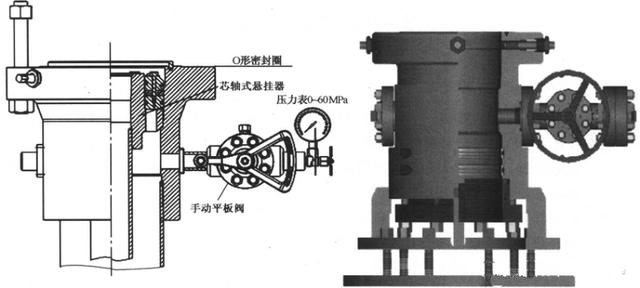

2、双层套管头

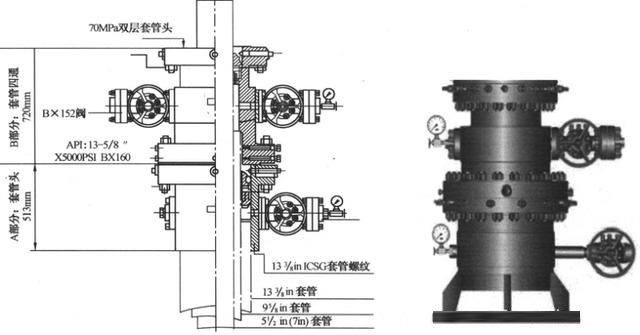

3、三层套管头



套管头的作用

1、通过悬挂器悬挂除表层套管之外的各层套管的部分或全部重量;
2、在内外层套管柱之间形成压力密封;
3、连接防喷器等井口装置;
4、为释放可能积聚在两成套管柱之间的压力提供出口;
5、在紧急情况下,可由套管头侧孔向井内泵入流体,例如压井液或者灭火剂等;

套管头结构特征与密封原理
套管头主要由底部套管头、套管悬挂器、套管头四通和阀门等部件组成。
套管头密封由套管头本体、BT形橡胶密封圈、套管悬挂器、燕尾形橡胶密封圈、顶丝V形密封圈、密封垫环构成。

套管悬挂器座挂在套管头本体台阶上,由于套管的悬重,金属与金属的接触就产生刚性被动密封,套管悬挂器与套管的密封为螺纹密封。
套管头四通有与套管悬挂器外径(或套管外径)相匹配的BT密封及相应的注脂、试压孔,使用时必须从注脂阀注入高压密封脂,方能使BT密封起作用。
若密封出现渗漏,应从注脂阀和试压阀分别注入密封脂,使密封继续生效。
注脂压力不超过该法兰额定工作压力;如密封套管,则不超过该套管的额定许用挤毁压力。

压力试压孔用于套管悬挂器外密封试验。
法兰上有顶丝,用于锁定防磨套(保护密封面),在座套管悬挂器后,又能将套管悬挂器锁定。
若顶丝处出现渗漏,可拧紧压帽,使密封生效。套管头四通两侧口法兰,一端接平板阀(或盲法兰),另一端接平板阀、丝扣法兰、接头、截止阀及压力表,经压力表可观察两套管层之间的环空压力。
