分享采油树的简单认识
作者: 发布于:2022/4/19 17:47:04 点击量:

      采油树一般五个阀比较重要,分别是主阀、生产翼阀、压井(修井)翼阀、清蜡阀、地面安全阀。其中除了地面安全阀采用液压控制外,其余四阀需手动操作。





采油树帽装有压力表测油管井口压力,生产翼阀直接连油嘴进入生产管汇,油嘴后管线也有压力表。

采油树帽安装于采油树顶部清蜡阀门之上,用于提供从纵向快速进入油管空间的入口,如果进行钢丝作业、连续油管作业、生产测试、开关滑套、装卸回压阀等作业。采油树帽底部为API法兰或螺纹(配合升高管使用)。录取油压。

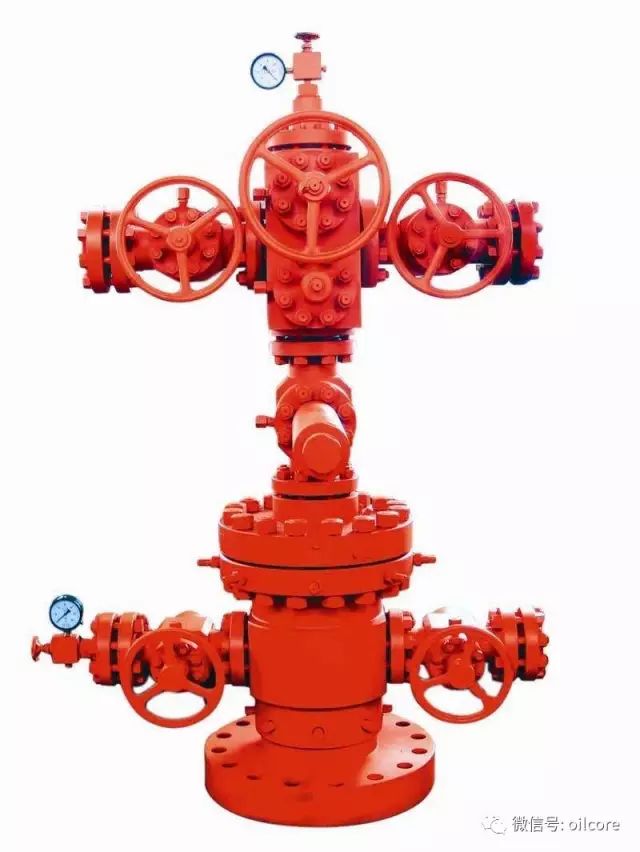

采油树是自喷井和机采井等用来开采石油的井口装置。它是油气井最上部的控制和调节油气生产的主要设备,主要有套管头、油管头、采油(气)树本
体三部分组成。


采油树是自喷井的井口装置它主要用于悬挂下入井中的油管柱,密封油套管的环形空间,控制和调节油井生产,保证作业,施工,录取油、压资料,测试及清蜡等日常生产管理。
有以下主要作用: ( 1 )悬挂油管承托井内全部油管柱的重量。(2 )密封油管、套管间的环形空间。(3)控制和调节油井的生产。(4)保证各项讲下作业。(5) 可进行录取油压、压资料和测压、清蜡等日常生产管理。

又称圣诞树。在油(气)井完井后进行测试油气时,或自喷并采油时的一种井口控制装置。它由油管挂及许多闸门]和三通或四通组成,直接装在套管头上。只有一侧有出油管的采油树,称单翼采油树;两侧都有出油管的,称双翼采油树。采油树装有油嘴(阻流嘴) ,通过更换不同内径的油嘴来控制油气的产量。

它主要用于悬挂下入井中的油管柱,密封油套管的环形空间,控制和调节油井生产,保证作业,施工,录取油、套压资料,测试及清蜡等日常生产管理。


采油树下面为套管头,一般从上到下有三层,对应井深结构从内到外A\B\C三个环空,外装压力表测相应的环空压力。

五个阀连通油管并进行控制。

手动阀门完全关紧后要回旋放松1/4圈。

主阀顾名思义就是最主要的阀,地面隔离油气的第一道阀门,一般都采用闸阀,不可以用来截流,须全开或全关。

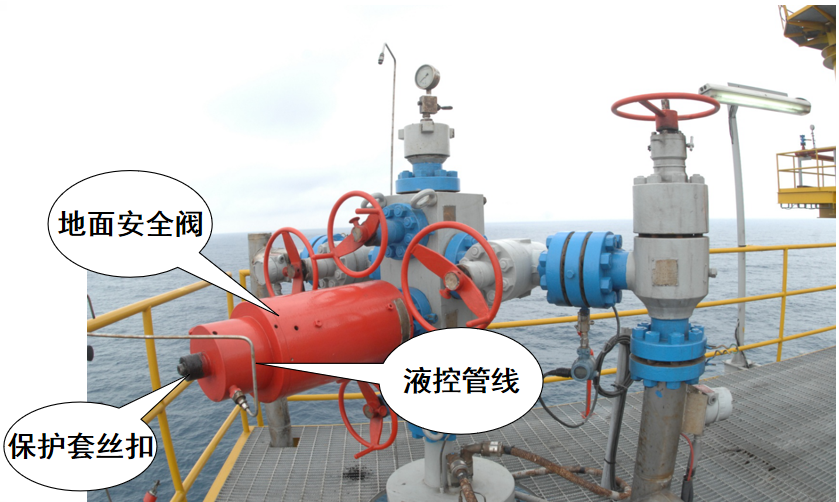

地面安全阀是通过液压驱动的腔体式阀门;腔体里有复位弹簧,平时利用液压油打开,操作压力在2000~3000Psi。地面安全阀可以隔离油气通道、远程自动关断。

地面安全阀和井下安全阀、过电缆封隔器的放气阀的打开关闭原理是一样的,都是加压打开,泄压自动关闭。他们三个的液控管线也是装在采油树上的,地面安全阀液控管线较其他两个要粗,放气阀在采油树上的接头比井下安全阀要高一些。正常生产地面安全阀没有保护丝扣套,在丝扣中间可以看见地面安全阀中间有根杆,加压时缩进去,地面安全阀打开,泄压时弹出,地面安全阀关闭。如果加了保护套,那么在泄压后杆无法弹出即憋压使地面安全阀无法关闭。



修井翼阀是压井时使用,需要压井时将修井翼阀关闭,取出丝堵,安装油任接头,连接试压软管,同时A环空翼阀连接油田生产管汇,管线试压合格后正循环压井。图2中无修井翼阀,丝堵示意图。



生产翼阀:生产用的。

清蜡阀:不知道什么作用,钢丝作业要打开。

油嘴和想象的不一样,油嘴是实体的锥状物,油不是从油嘴里喷出来的,而是从和他接触的环空出来的,看图说话。

油嘴是用来控制生产压差,调节气井产量,是调整控制生产井工作制度的装置。油嘴的大小习惯上1英寸分为64份。如果某气井的油嘴是32,那么油嘴大小的表示方法是32/64英寸。

油管挂和顶丝的关系:顶丝在油管挂的端面上,不是顶在油管挂侧面。

油管挂和采油树法兰端面中间有一小环形空间,里面是密封油。井下的井下安全阀、放气阀的液控管线连接在油管挂下端面,油管挂脖子上有两个口子连接井下液控管线,其位置高于密封油端面,两个口分别对应两个环形凹槽,位置高的是放气阀接口,位置低的是井下安全阀接口,修井结束后按拆装前的方向回装采油树,采油树上连接地面的液控管线,打压时液压油通过凹槽入井下的液控管线,从而实现加压泄压的功能,达到地面控制井下安全阀和放气阀的目的。

第四根液控管线,易熔塞。采油树除了前面的三根液控管线还有一个一端不连接任何东西的,它的作用是温度过高时起到警报作用。




易熔塞是利用装置内的低熔点合金在较高的温度下即熔化、打开通道使气体从原来填充的易熔合金的孔中排出来泄放压力,其特点是结构简单,更换容易,由熔化温度而确定的动作压力较易控制。
